Thi công Cọc Khoan nhồi cầu vượt nút giao Liêm Sơn và QL21A

Dự án Thi công hạng mục Cọc Khoan nhồi cầu vượt nút giao Liêm Sơn- KM 7 +710.89 và cầu vượt nút giao QL21A với đường sắt KM16+894.83.

Số lượng: 112 cọc khoan nhồi , đường kính D1200mm

Việc đầu tư xây dựng tuyến đường kết nối từ QL 1A với đường cao tốc Cầu Giẽ- Ninh Bình bằng nút giao Liêm Sơn đi qua huyện Bình Lục giao với QL 2A, QL21B, đường nối hai cao tốc Hà Nội- Hải Phòng, và Hà Nội- Ninh Bình; kết nối hai di tích quốc gia đặc biệt là Đền Trần Thương( Tỉnh Hà Nam) và khu di tích lịch sử văn hóa đền Trần ( tỉnh Nam Định).

Dự án hoàn thành sẽ giúp cho việc đi lại của nhân dân trên địa bàn được thuận lợi, giảm áp lực giao thông, giảm nguy cơ mất ATGT khi lượng người lưu thông trên đường lớn, nhất là các giờ cao điểm. Đồng thời góp phần đảm bảo tình hình an ninh trật tự trong khu vực, tạo tiền đề cho phát triển kinh tế xã hội tỉnh Hà Nam nói chung trong thời gian tới.

Công ty TNHH Hanoi Vietnam chúng tôi là một trong số những đơn vị hàng đầu Việt Nam về lĩnh vực thi công nền móng. Chúng tôi có đội ngũ kỹ sư có trình độ cao, có kinh nghiệm nhiều năm trong lĩnh vực khoan cọc nhồi cả trên cạn và dưới nước.

Địa chất cầu vượt Liêm Sơn – Hà Nam

Lớp Đ: Đất đắp. Phân bố trên bề mặt, dày 1,6 m đến 5,0 m. Đất đắp lẫn tạp chất, độ chặt không đồng nhất. N30 = 10–15.

Lớp 1b: Sét ít dẻo màu xám nâu vàng, trạng thái dẻo cứng. Dày khoảng 6,0 m. R0 = 1,2 kg/cm². N30 = 4–5.

Lớp 2: Sét ít dẻo màu xám nâu, trạng thái dẻo chảy đến chảy CL. Dày 4,9 m đến 10,5 m. R0 = 0,76 kg/cm². N30 = 2–8.

Lớp 3a: Cát lẫn sét và bụi, màu xám nâu đen, kết cấu rời rạc, bão hòa SC-SM. Dày 2,0 m đến 5,6 m. R0 = 1,0 kg/cm². N30 = 6–15.

Lớp TK3: Sét ít dẻo màu xám nâu đen, trạng thái dẻo chảy CL. Dày khoảng 1,4 m. R0 = 0,7 kg/cm². N30 = 7.

Lớp 4a: Sét ít dẻo màu xám ghi, xám nâu, trạng thái dẻo cứng CL. Dày 3,6 m đến 14,9 m. R0 = 1,5 kg/cm². N30 = 6–19.

Lớp 4b: Sét ít dẻo, bụi ít dẻo màu xám nâu, xám ghi, trạng thái dẻo mềm CL. Dày 1,5 m đến 11,2 m. R0 = 1,2 kg/cm². N30 = 6–9.

Lớp 4c: Sét ít dẻo màu xám nâu đen hồng, trạng thái dẻo chảy CL. Dày 1,3 m. R0 = 0,8 kg/cm². N30 = 2–4.

Lớp 5a: Sét ít dẻo màu nâu vàng, nâu đỏ, trạng thái nửa cứng CL. Dày 4,0 m đến 7,3 m. R0 = 2,0 kg/cm². N30 = 12–21.

Lớp 5b: Sét ít dẻo màu nâu vàng, nâu đỏ, trạng thái dẻo cứng CL. Dày 1,5 m đến 18,5 m. R0 = 1,5 kg/cm². N30 = 8–14, có điểm N30 = 30.

Lớp 6a: Sét ít dẻo màu xám ghi, xám nâu, trạng thái dẻo mềm CL. Dày 8,0 m đến 9,0 m. R0 = 1,3 kg/cm². N30 = 6–11.

Lớp 6b: Sét ít dẻo màu xám ghi, xám vàng, xám xanh, trạng thái nửa cứng CL. Dày 1,3 m đến 7,0 m. R0 = 2,0 kg/cm². N30 = 20.

Lớp 8a: Sét ít dẻo màu xám nâu gụ, trạng thái dẻo chảy CL. Dày 12,0 m. R0 = 0,8 kg/cm². N30 = 6.

Lớp 8b: Sét ít dẻo màu xám nâu đen, trạng thái dẻo cứng CL. Dày 4,5 m đến 9,3 m. R0 = 1,5 kg/cm². N30 = 7–14.

Lớp 8c: Sét ít dẻo màu xám ghi vàng, đôi chỗ kẹp cát, trạng thái nửa cứng. Dày 12,0 m. N30 = 18–23.

Lớp 11a: Sét ít dẻo, cát sét, cát lẫn sét và bụi, trạng thái cứng đến rất cứng CL, SC, SC-SM. Dày 1,5 m đến 9,3 m. R0 = 2,5 kg/cm². N30 = 37–50.

Lớp T: Đá sét bột kết, phong hóa nứt nẻ rất mạnh, màu xám nâu tím, đá mềm. Dày 2,2 m. Cường độ kháng nén 116–586 kg/cm². N30 > 50.

Lớp 11b: Đá sét bột kết, trạng thái cứng chặt GC. Dày 3,0 m. R0 = 4,0 kg/cm². N30 > 50.

Lớp 12a: Đá sét bột kết, phong hóa nứt nẻ rất mạnh, đá mềm bở đến cứng vừa. Dày 4,0 m đến 18,0 m. RQD 0–22 %. N30 > 50.

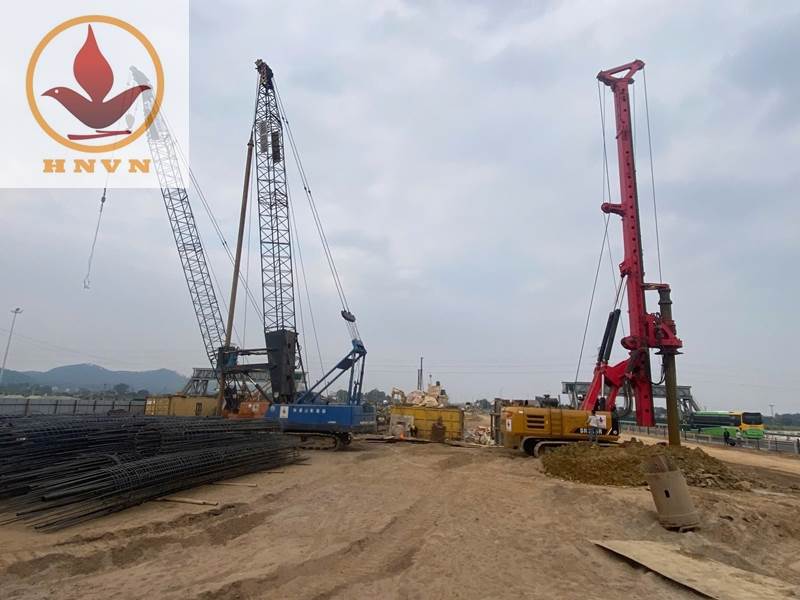

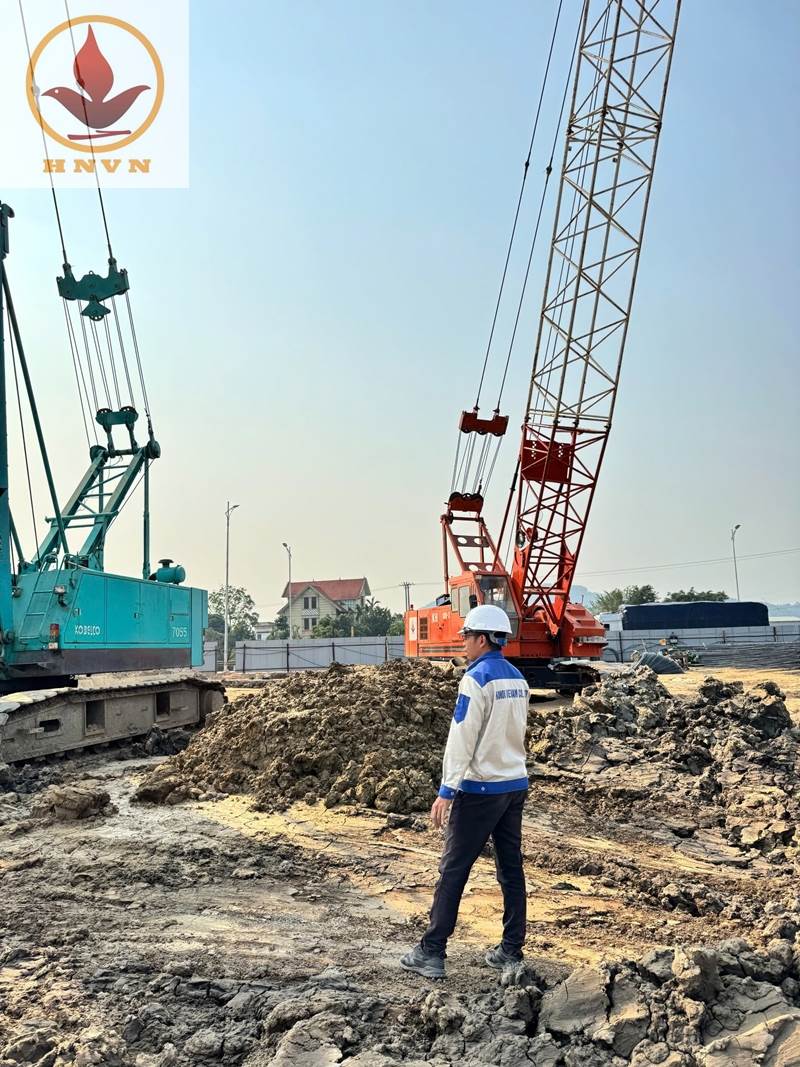

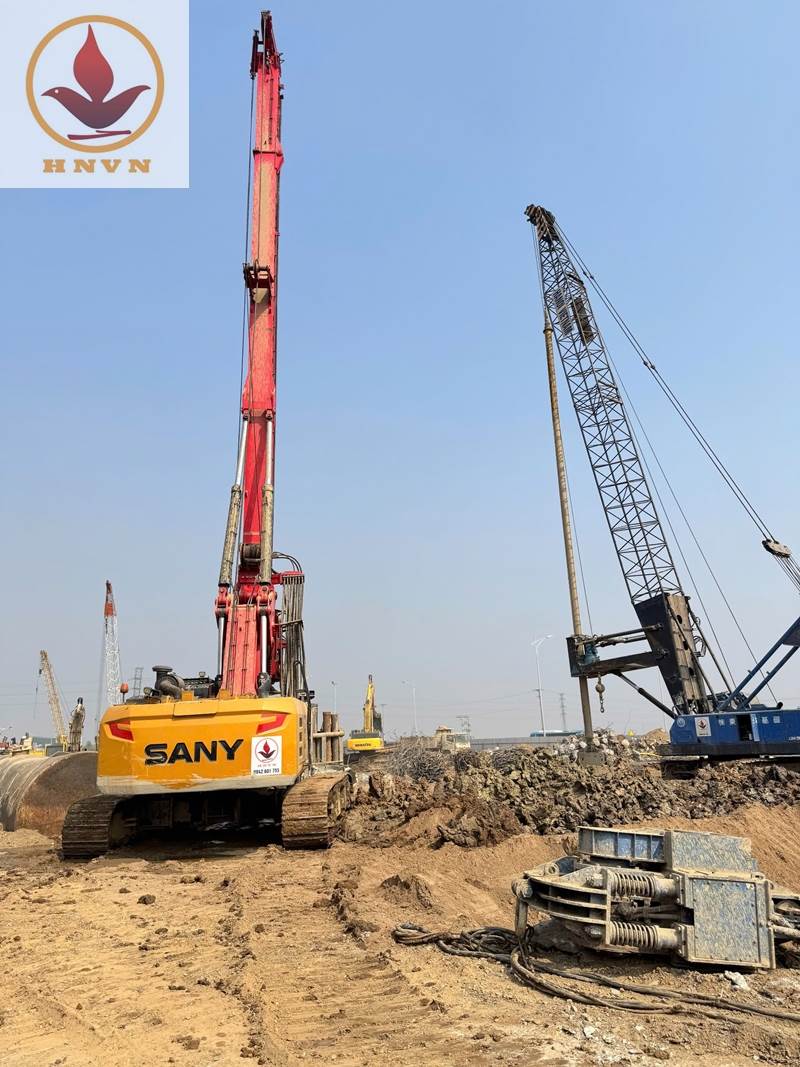

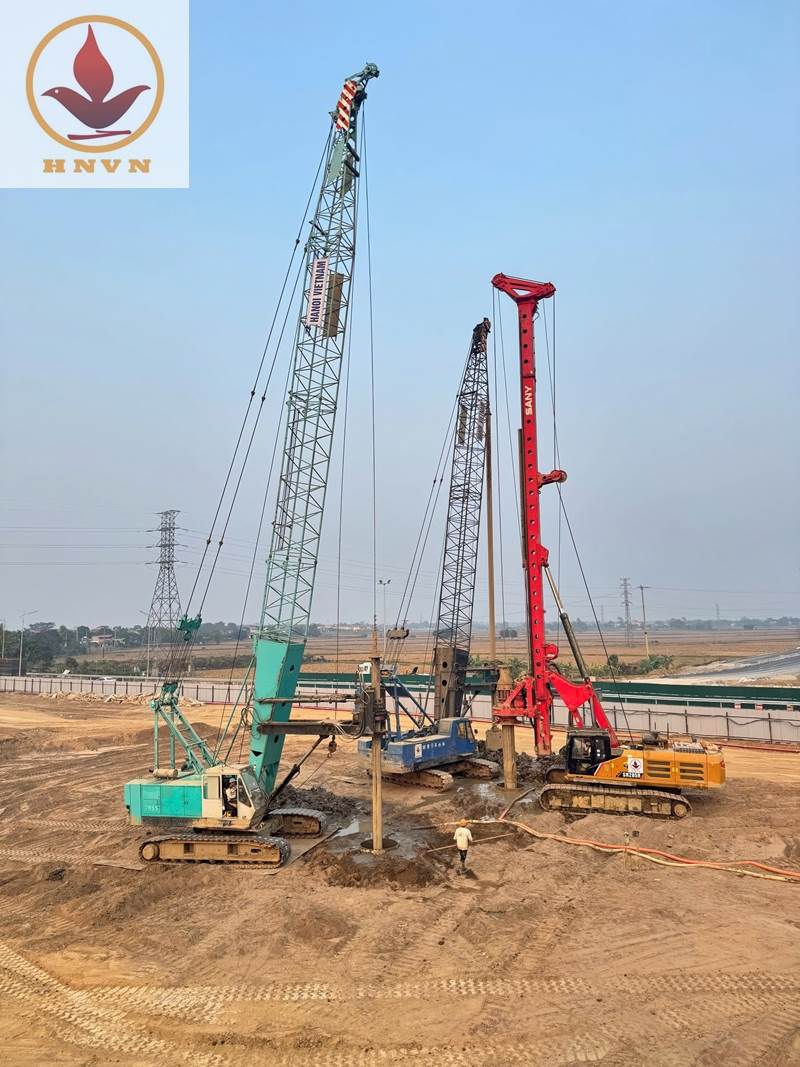

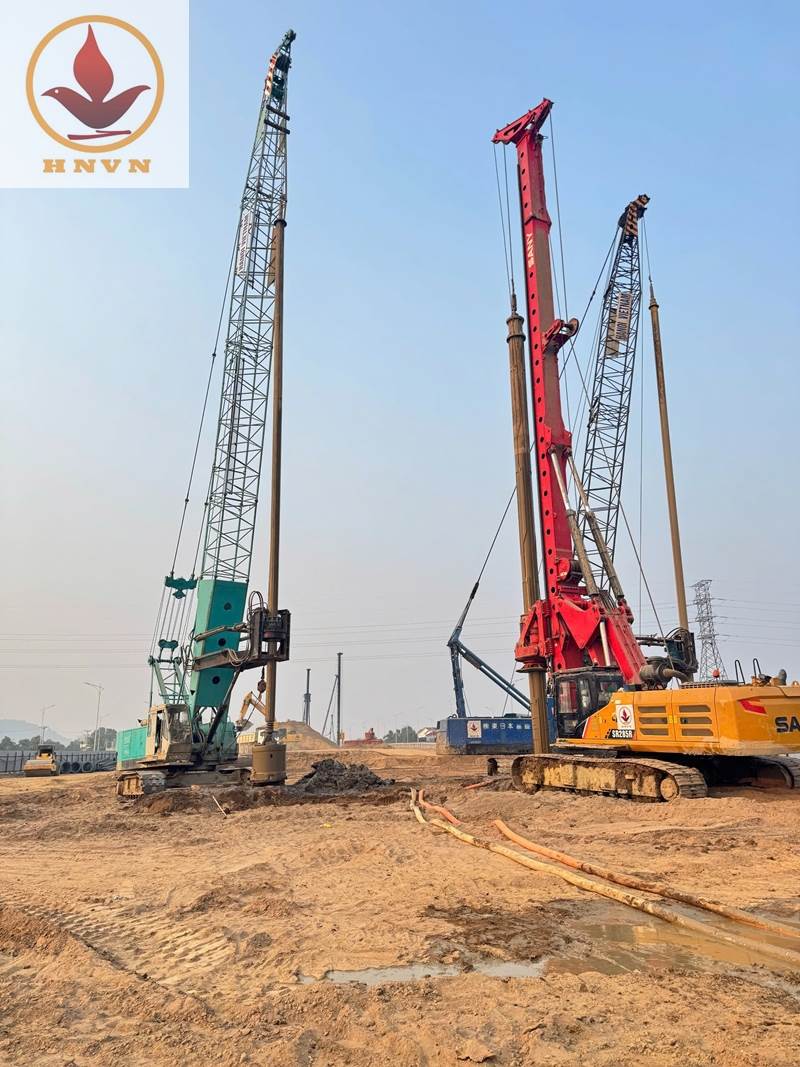

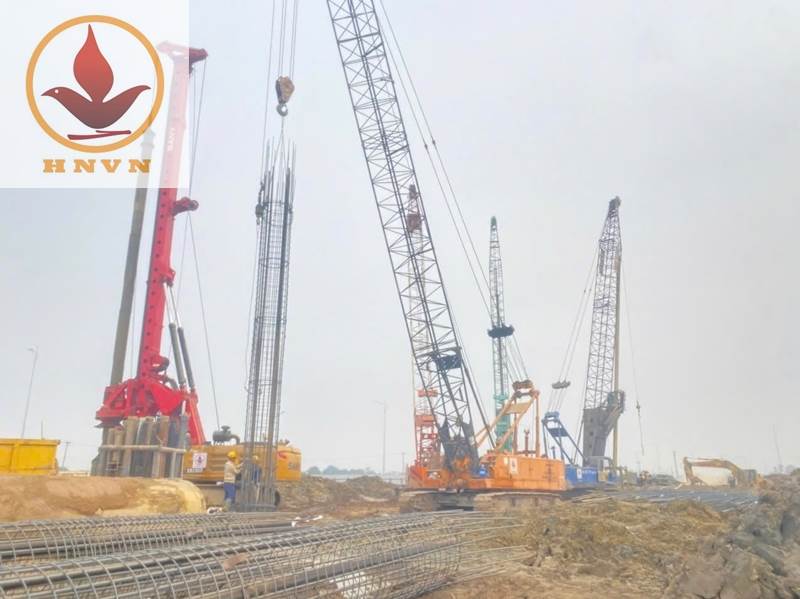

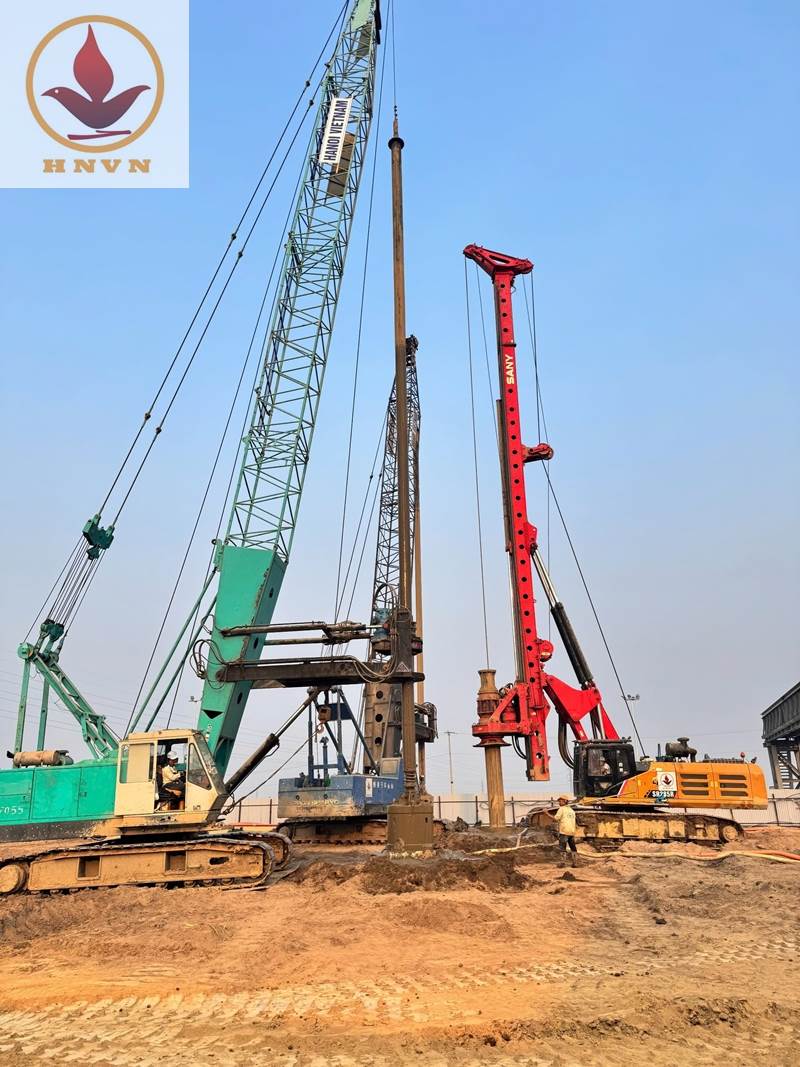

Hình ảnh thi công khoan cọc nhồi cầu vượt Liêm Sơn – Hà Nam

Với địa chất này đơn vị Hanoi vietnam đã lựa chọn phương án thi công như sau:

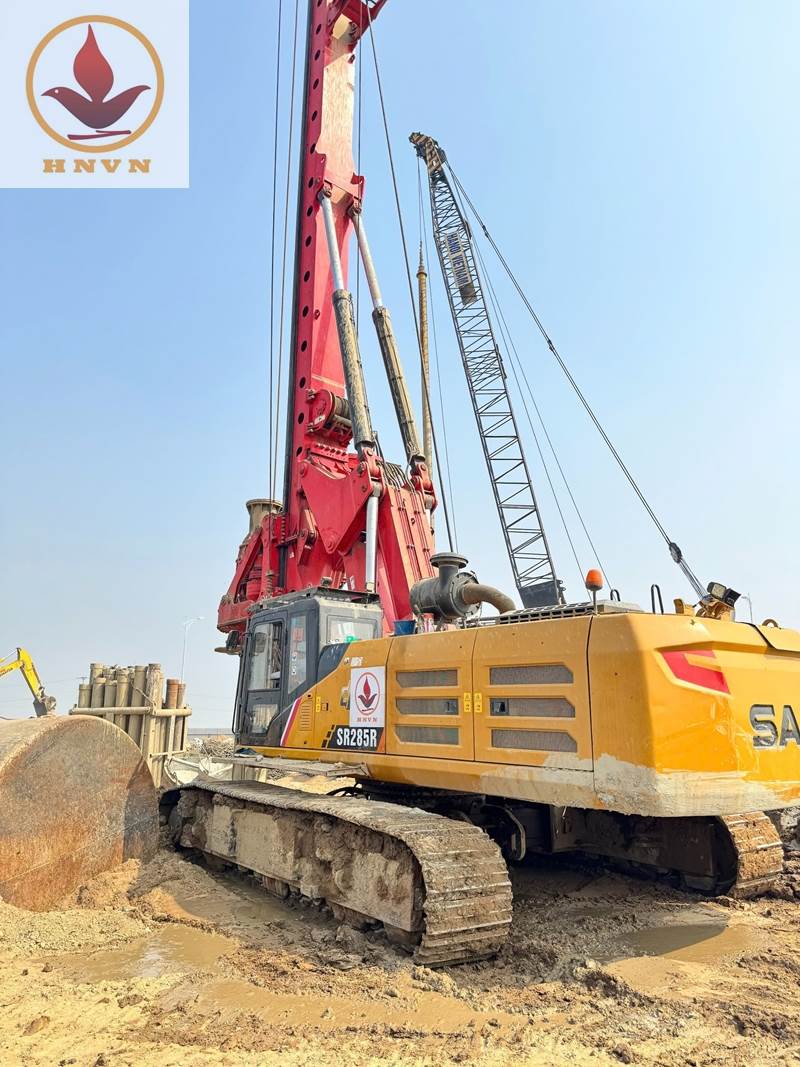

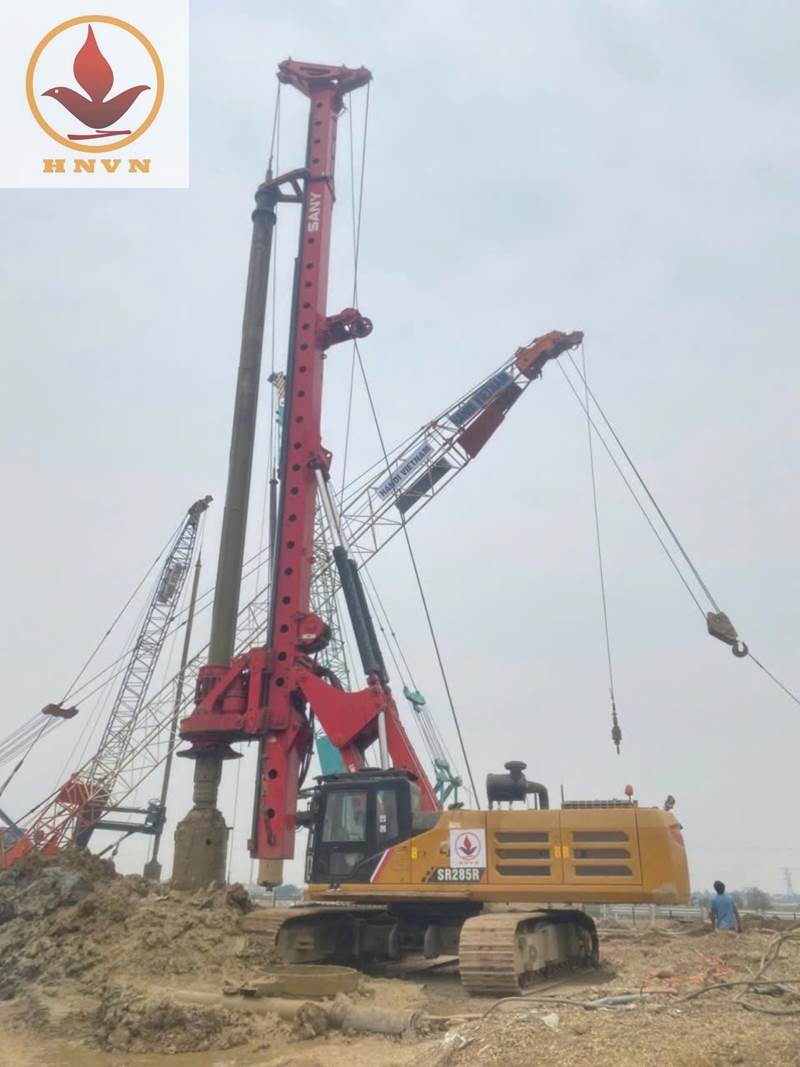

• Máy khoan Sany cần kelly khoá hoặc tương đương SR285
• Máy cẩu bánh xích phục vụ
• Máy khoan cọc nhồi cần mềm để khoan lớp đất phía trên

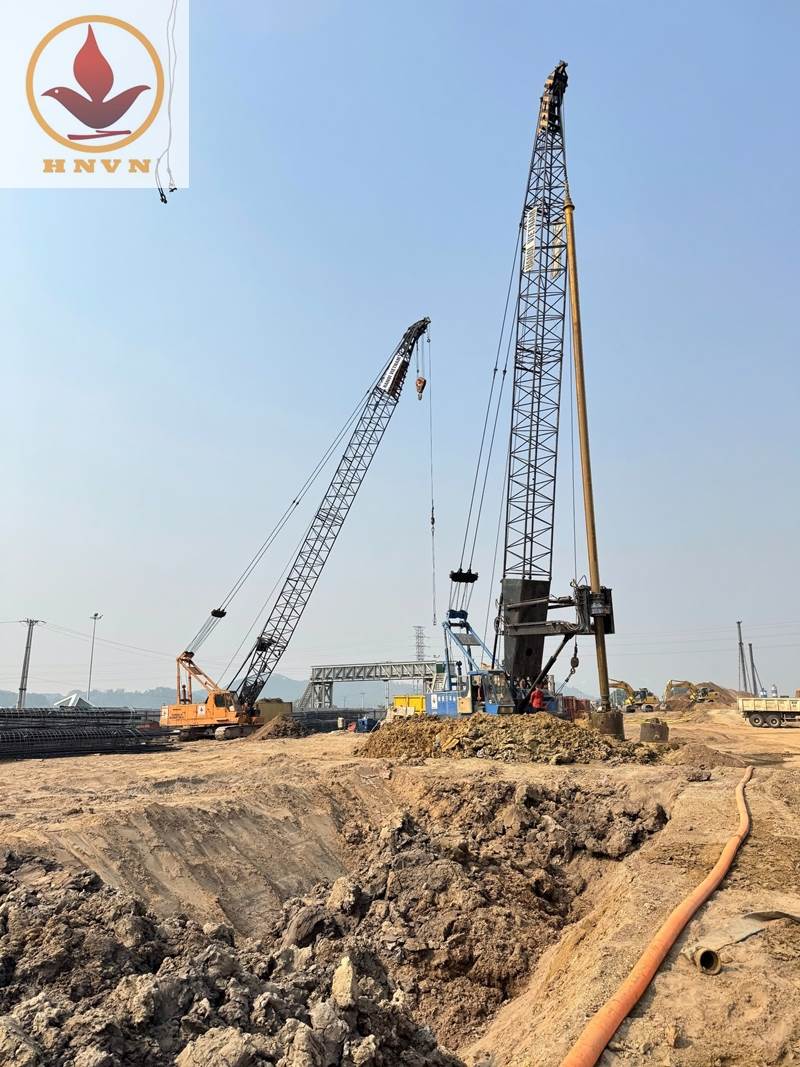

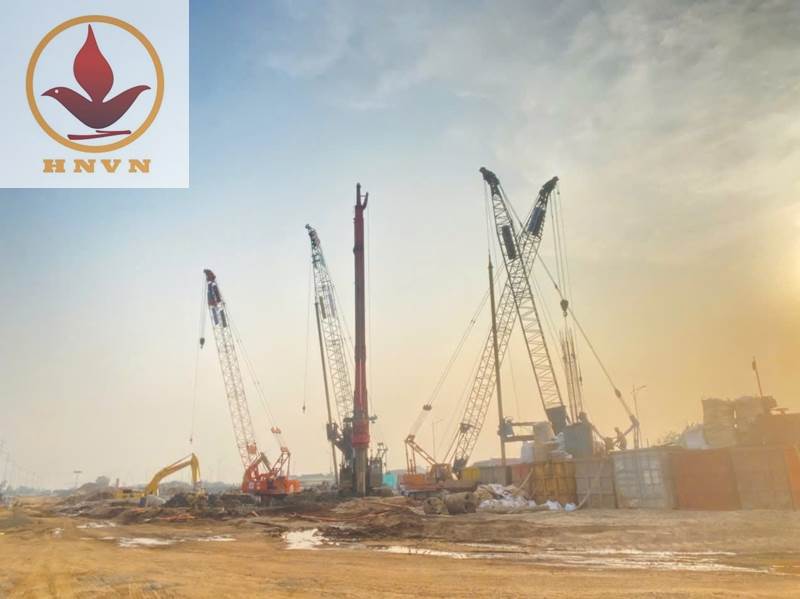

Dưới đây là hình ảnh thi công được ghi lại:
