Dự Án cải tạo nâng cấp ĐH60, huyện Ân Thi ( Đoạn từ KM0+500 đến KM3+500)

MỤC LỤC

Dự án cải tạo và nâng cấp tuyến đường ĐH60 đoạn từ Km0+500 đến Km3+500, thuộc huyện Ân Thi (tỉnh Hưng Yên), đang được triển khai với một trong những hạng mục then chốt là xây dựng mới cầu Vân – công trình bắc qua tuyến kênh nội đồng liên vùng.

Việc đầu tư xây dựng cầu Vân không chỉ nhằm cải thiện năng lực lưu thông, giảm tải giao thông cục bộ mà còn góp phần tăng cường kết nối hạ tầng giao thông địa phương, hỗ trợ phát triển kinh tế – xã hội khu vực phía Nam huyện Ân Thi và các xã giáp ranh.

Phân tích địa chất công trình cầu Vân – đoạn ĐH60 huyện Ân Thi

Kết quả khảo sát địa chất tại khu vực xây dựng cầu Vân (Ân Thi, Hưng Yên) cho thấy sự phân tầng rõ rệt với nhiều lớp đất yếu xen kẽ lớp chịu lực tốt, ảnh hưởng trực tiếp đến giải pháp thiết kế và thi công móng cọc khoan nhồi.

Dưới đây là phân tích chi tiết từng lớp địa chất:

Lớp KQ – Đất lấp (Kết quả san lấp mặt bằng cũ)

Thành phần: Sét lẫn gạch đá vụn, rễ cây
Tính chất: Không đồng nhất, độ chặt kém, dễ lún không đều
Nhận xét: Phải đào bỏ hoàn toàn trong phạm vi thi công móng, không sử dụng làm lớp đỡ kết cấu.

Lớp 1 – Sét nâu, xám nâu; trạng thái dẻo mềm

Đặc điểm: Khả năng chịu lực thấp, độ sụt lớn
Rủi ro: Dễ gây lún lệch cọc nếu đặt móng trực tiếp, ảnh hưởng đến ổn định vách hố khoan
Giải pháp: Khoan xuyên qua hoàn toàn, không nên dừng mũi khoan ở lớp này

Lớp 2 – Sét pha lẫn hữu cơ; màu xám xanh, xám đen; dẻo mềm

Đặc điểm: Chứa chất hữu cơ, độ dính cao nhưng yếu
Nguy cơ kỹ thuật: Tăng nguy cơ mất nước bentonite, gây sập thành hố khoan nếu không xử lý kịp thời
Biện pháp: Cần kiểm soát dung dịch khoan chặt chẽ, hoặc sử dụng ống vách nếu lớp kéo dài

Lớp 3 – Cát hạt nhỏ; màu xám ghi, xám xanh; kết cấu xốp

Đặc tính: Cát yếu, khả năng chịu tải thấp, dễ bị rửa trôi nếu gặp mạch nước ngầm
Lưu ý khi khoan: Cần gia cố vách hố kỹ càng, kiểm tra áp lực dung dịch khoan để tránh sụt đáy

Lớp 4 – Sét dẻo chảy; màu xám nâu, xám xanh

Tính chất: Độ ổn định thấp, bị biến dạng mạnh khi có tải trọng
Nguy cơ: Dễ hút nước và phá vỡ vách hố khoan, cần khoan xuyên qua nhanh
Khuyến nghị: Không được đặt mũi cọc tại lớp này, cần xuống sâu hơn

Lớp 5 – Sét dẻo mềm; màu xám xanh, xám nâu

Tính chất: Mềm yếu, tương tự lớp 1 nhưng có độ ẩm cao hơn
Ảnh hưởng: Là lớp đệm phía trên các lớp chịu lực, không có khả năng truyền lực tốt
Xử lý: Khoan xuyên nhanh, không dừng mũi cọc tại đây

Lớp 6 – Cát hạt nhỏ, kẹp sét mỏng; màu xám vàng, xám nâu; chặt vừa

Đặc điểm: Có khả năng chịu lực trung bình, phù hợp làm lớp chuyển tiếp
Vai trò: Có thể đặt mũi cọc nếu chiều sâu khoan không quá lớn
Chú ý: Kiểm tra kỹ độ chặt bằng SPT hoặc CPT trước khi quyết định

Lớp TK – Đá cát kết; màu nâu, nâu vàng

Tính chất: Rất tốt, chịu lực cao, ổn định lâu dài
Ứng dụng: Là lớp nền lý tưởng cho cọc khoan nhồi chịu tải lớn
Chú ý: Nếu gặp đá nứt nẻ hoặc không đồng nhất, cần khoan dẫn và bơm vữa trám kín

Lớp 7 – Cát hạt nhỏ; màu nâu vàng, xám nâu; chặt vừa

Tính chất: Khả năng chịu tải khá tốt, ổn định tương đối
Ứng dụng: Có thể tận dụng làm lớp mũi cọc với chiều sâu trung bình

Lớp 8 – Cát hạt nhỏ; màu xám xanh, xám ghi; chặt vừa

Nhận xét: Tương tự lớp 7 nhưng có độ đồng đều tốt hơn
Vai trò: Hỗ trợ lực ma sát thân cọc, giúp ổn định công trình dài hạn

Lớp 9 – Cát hạt nhỏ; màu nâu, xám nâu; kết cấu chặt

Đặc điểm: Lớp chịu lực tốt nhất trong toàn bộ địa tầng
Khuyến nghị: Nếu thi công xuyên đến lớp này, nên đặt mũi cọc tại đây để tận dụng tối đa khả năng chịu tải
Ưu thế: Đảm bảo truyền lực đều và ổn định trong quá trình khai thác

Qua đánh giá, địa tầng tại khu vực cầu Vân có độ phân hóa rõ rệt giữa các lớp yếu phía trên và lớp chịu lực phía dưới. Đây là điều kiện yêu cầu kỹ thuật thi công cọc khoan nhồi phải được tính toán kỹ lưỡng, tránh tình trạng mất nước vách hố khoan hoặc sụt đáy.

Phương án thi công được lựa chọn – hiệu quả và an toàn

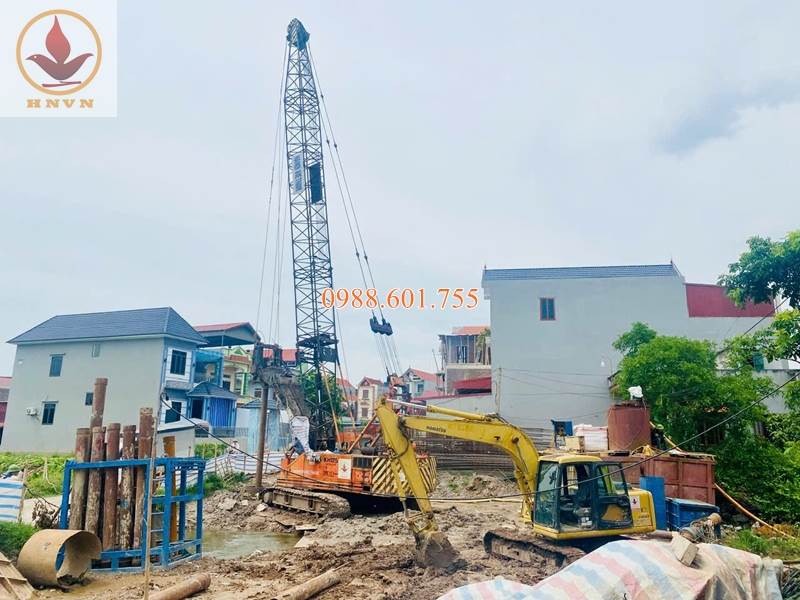

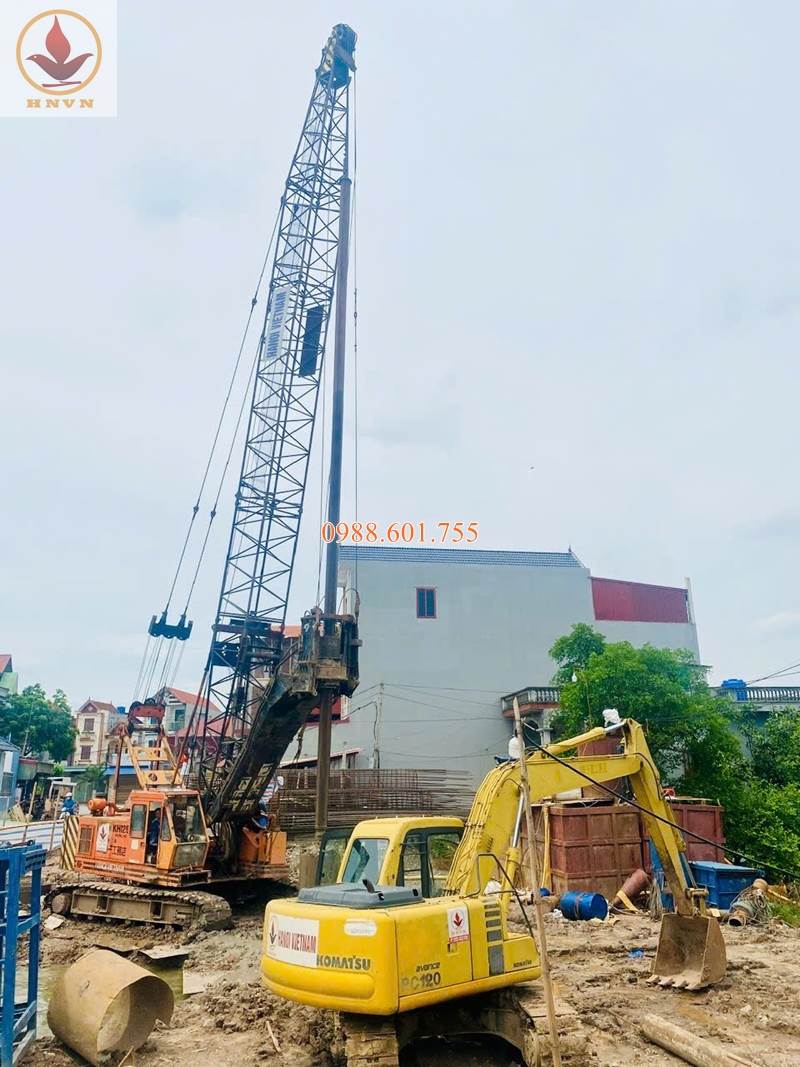

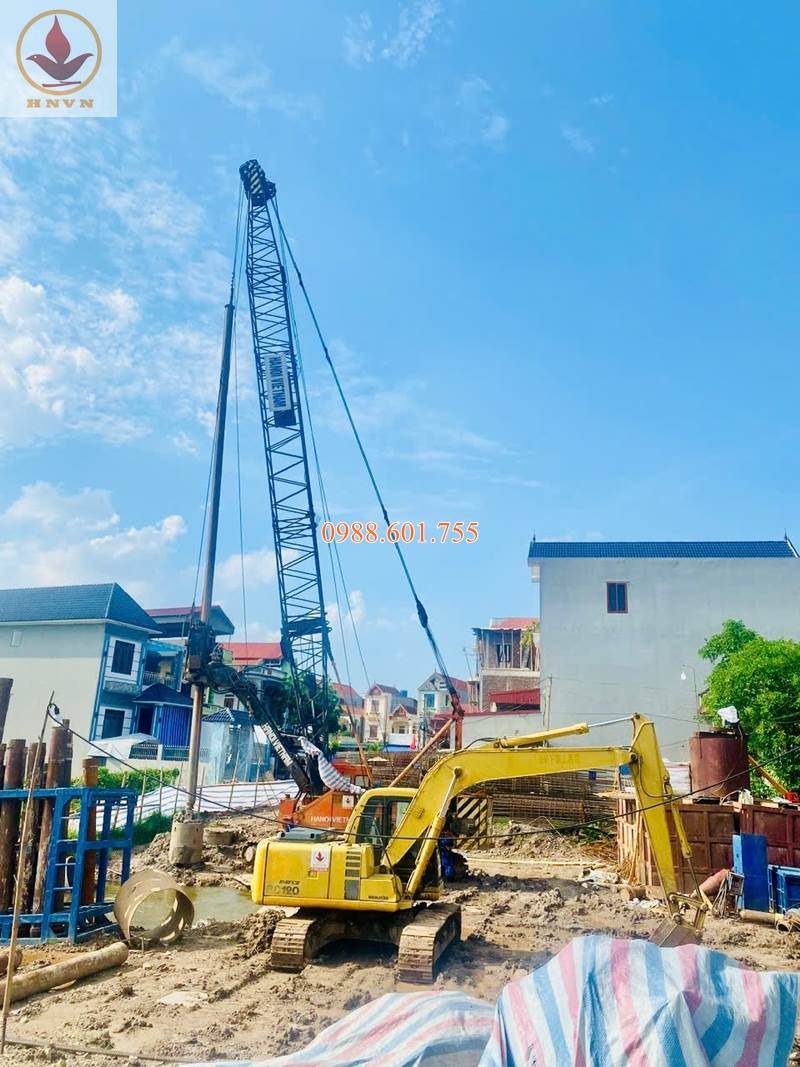

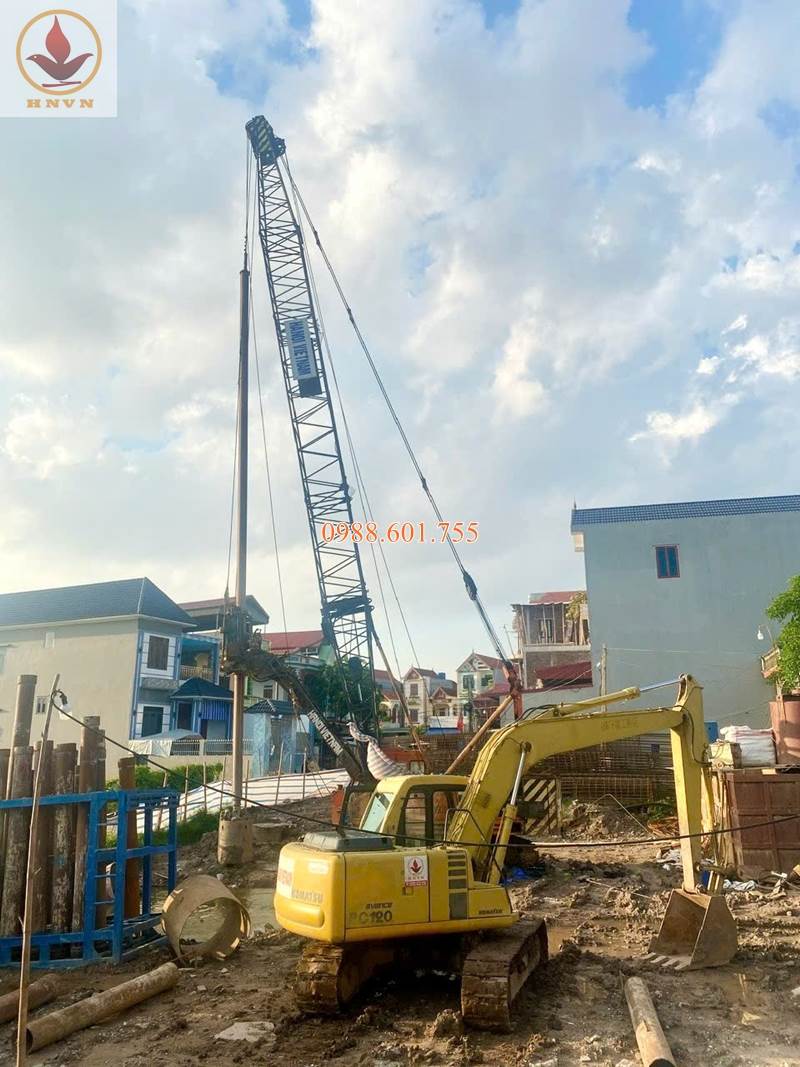

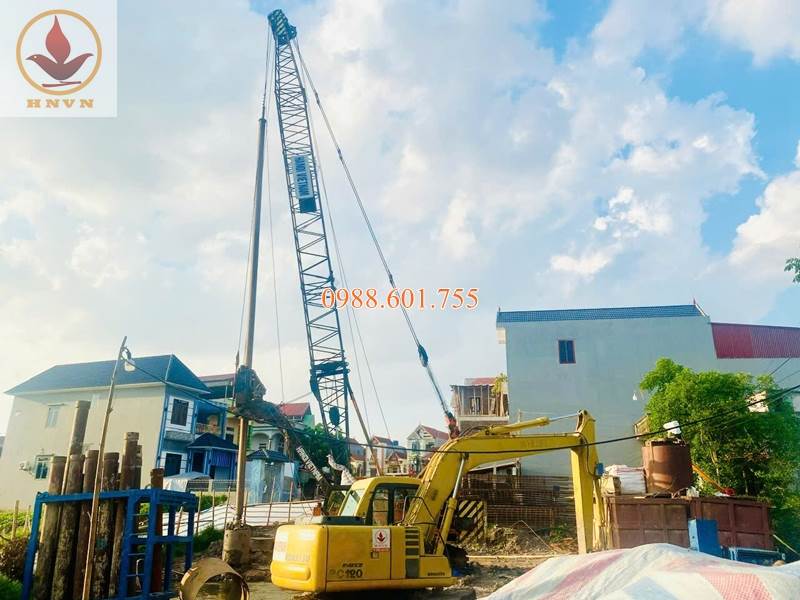

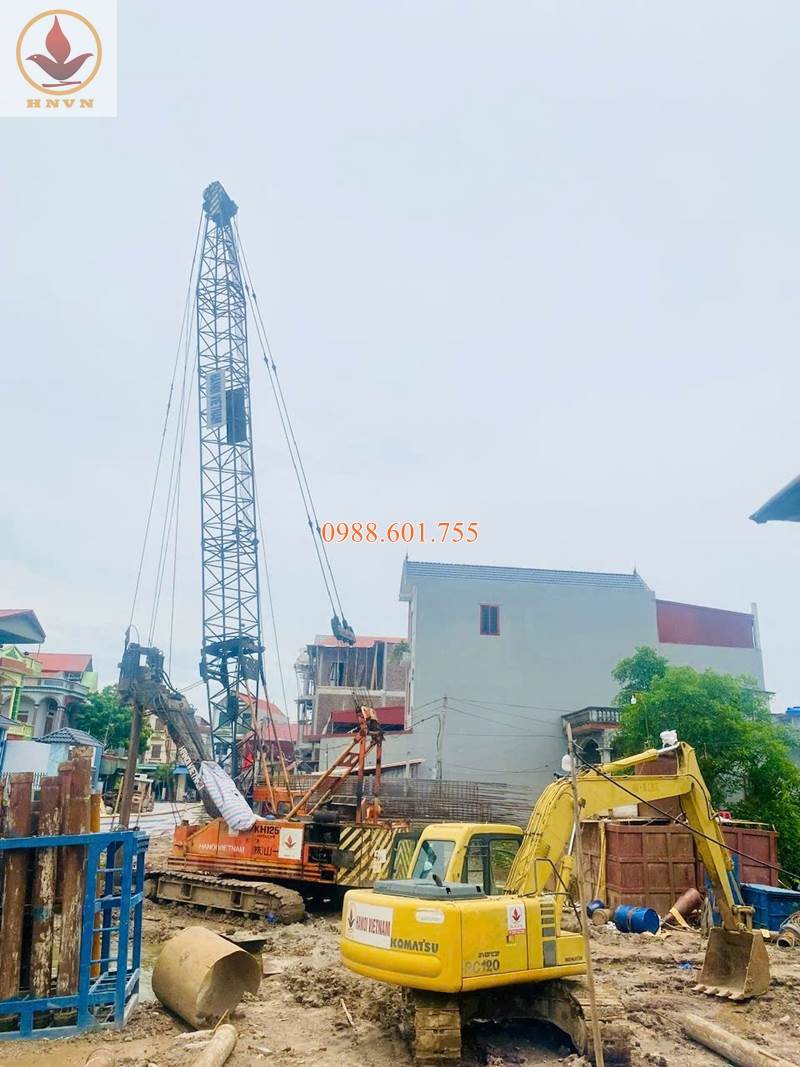

Sau khi nghiên cứu kỹ điều kiện địa chất – thủy văn, Công ty TNHH Hanoi Vietnam đã đề xuất và triển khai phương án khoan cọc bằng cần mềm, sử dụng tổ hợp thiết bị hiện đại và phù hợp với điều kiện công trường:

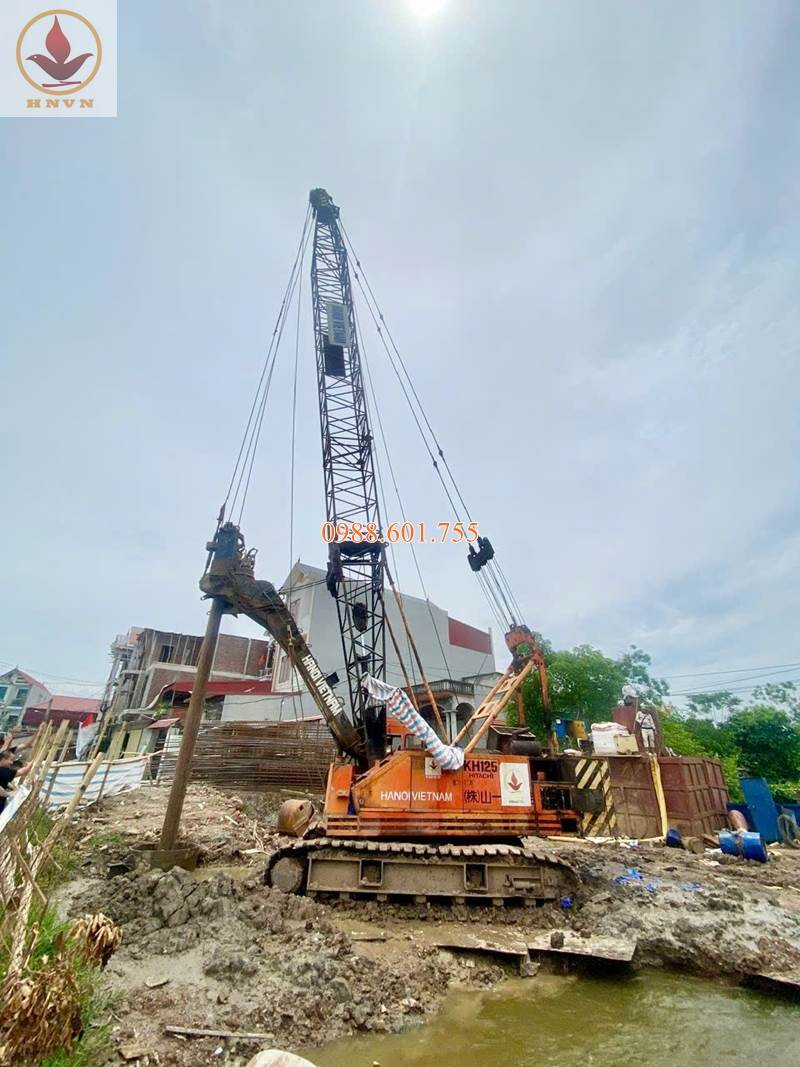

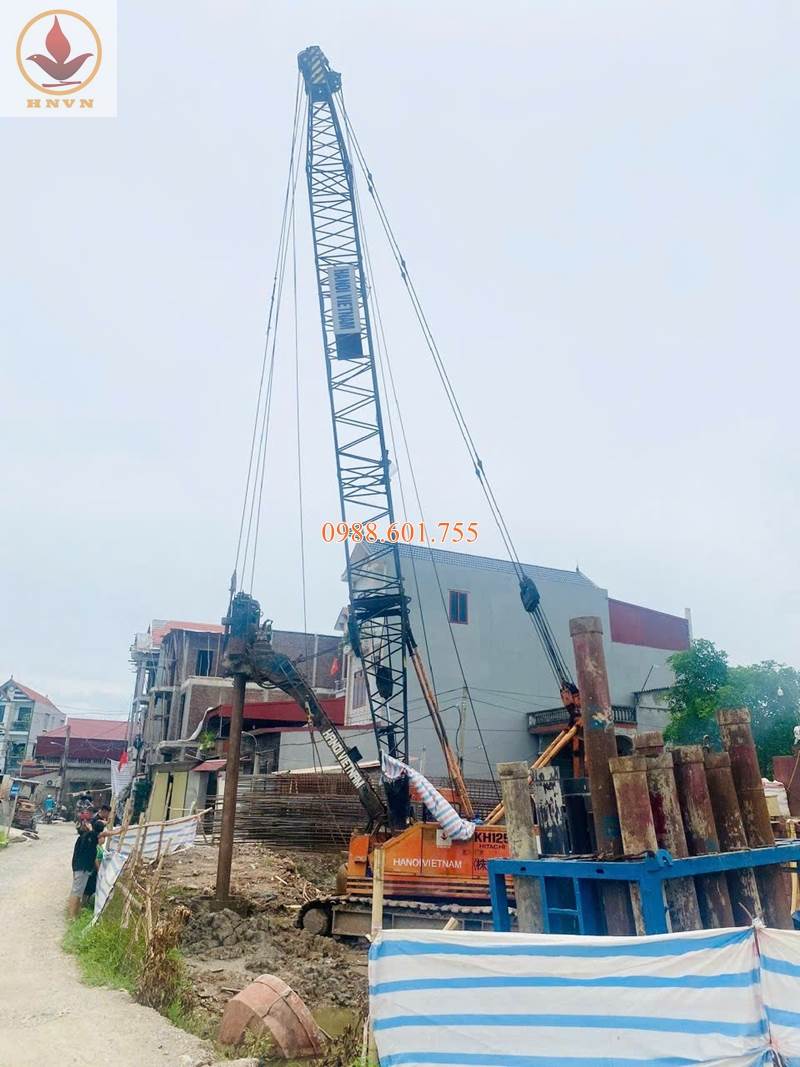

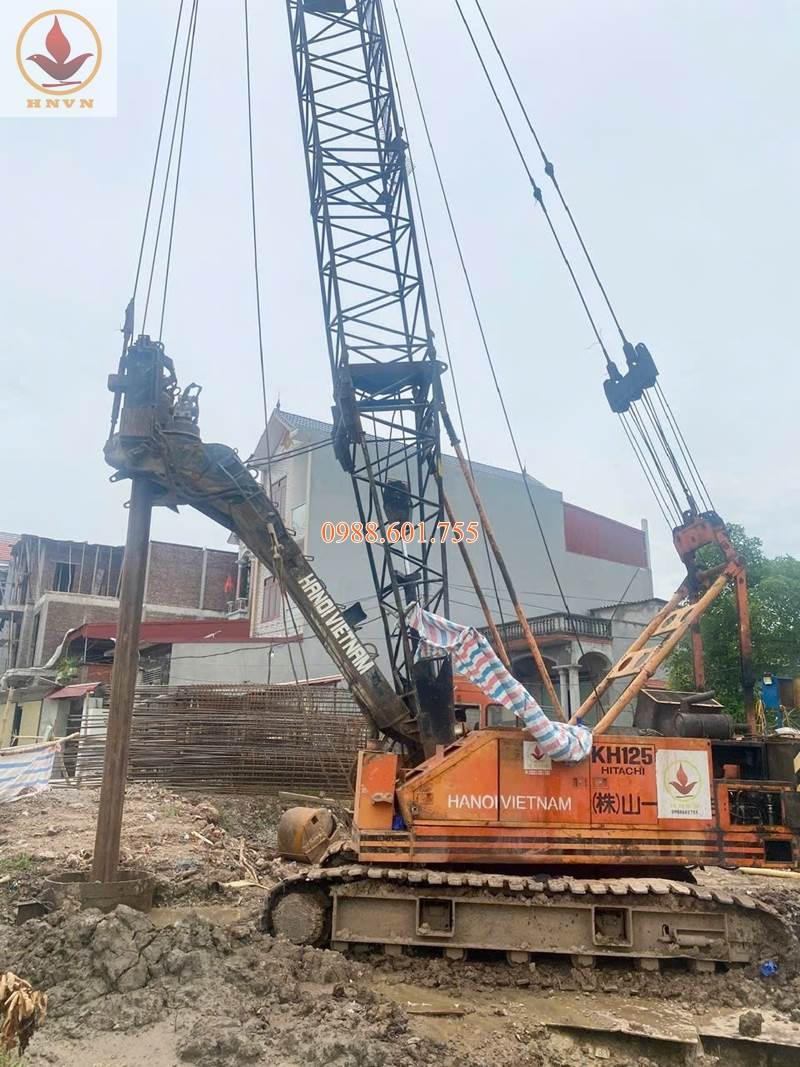

Máy khoan cọc cần mềm KH125-3

Chức năng: Khoan tạo lỗ cọc nhồi, đường kính lớn, độ sâu cao.
Phạm vi thi công: Từ cao độ tự nhiên đến xuyên qua các lớp sét dẻo chảy, chạm lớp cát chặt hoặc đá cát kết.
Ưu điểm:
- Tự hành, tự thân phục vụ không cần thiết bị phụ trợ lớn.
- Khoan ổn định qua lớp đất yếu, khả năng giữ vách tốt.
- Thích hợp với công trình ven kênh, nơi mặt bằng bị hạn chế.

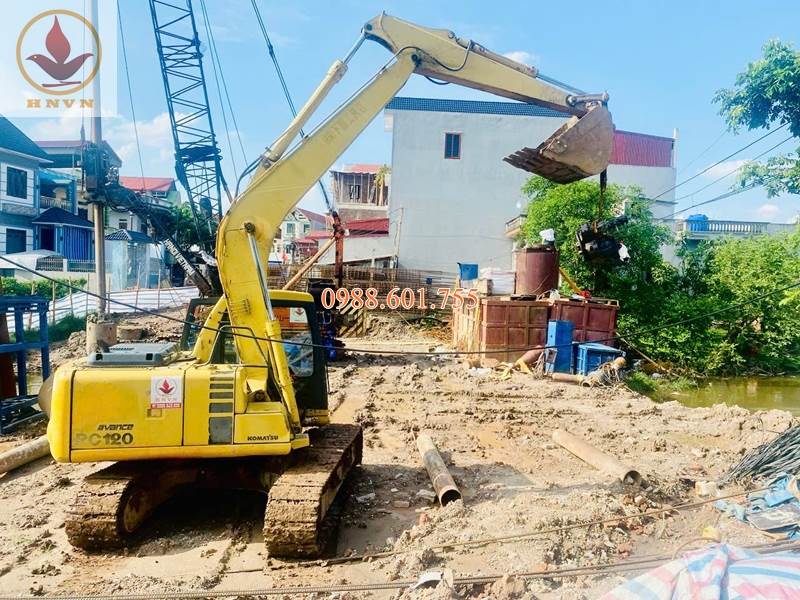

Máy đào gầu nghịch PC120-6E

Nhiệm vụ: Làm công tác bốc xúc, dọn mặt bằng, hỗ trợ thi công bãi cọc.
Ưu điểm:
- Gầu nghịch hiệu quả trong điều kiện mấp mô.
- Kết hợp nhịp nhàng với máy khoan KH125-3, tối ưu thời gian chuẩn bị hố khoan.

Phương án tổ hợp này giúp đảm bảo tiến độ thi công, an toàn kết cấu móng, đồng thời giảm thiểu rủi ro kỹ thuật trong điều kiện địa tầng yếu xen kẹp như tại khu vực cầu Vân.

Cam kết chất lượng từ Công ty TNHH Hanoi Vietnam

Chúng tôi – Công ty TNHH Hanoi Vietnam – với kinh nghiệm lâu năm trong lĩnh vực thi công móng sâu, cọc khoan nhồi và xử lý nền đất yếu – cam kết đem lại chất lượng thi công ổn định, đảm bảo an toàn công trình lâu dài.
